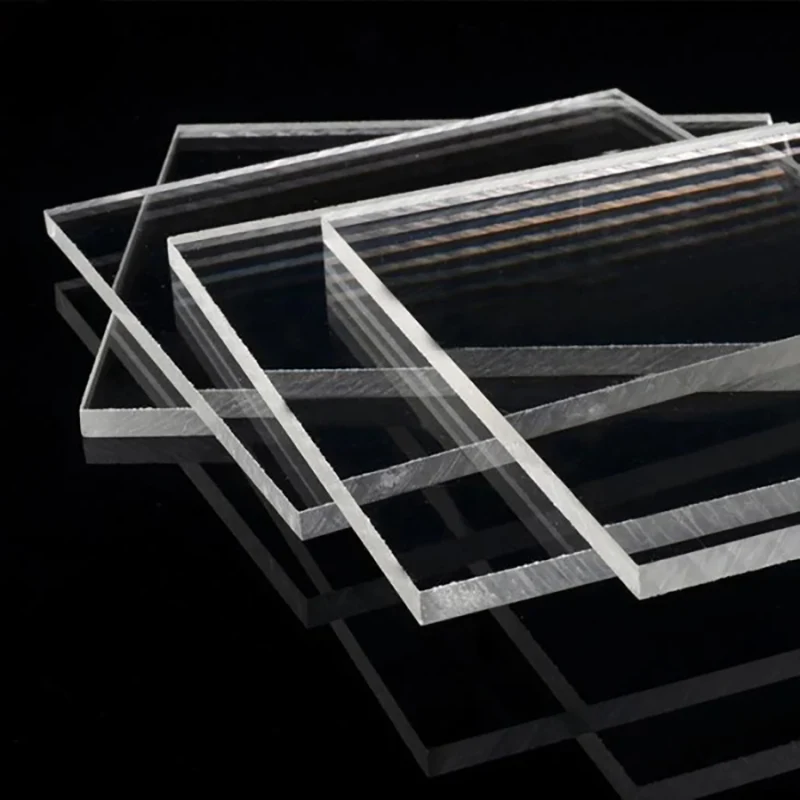

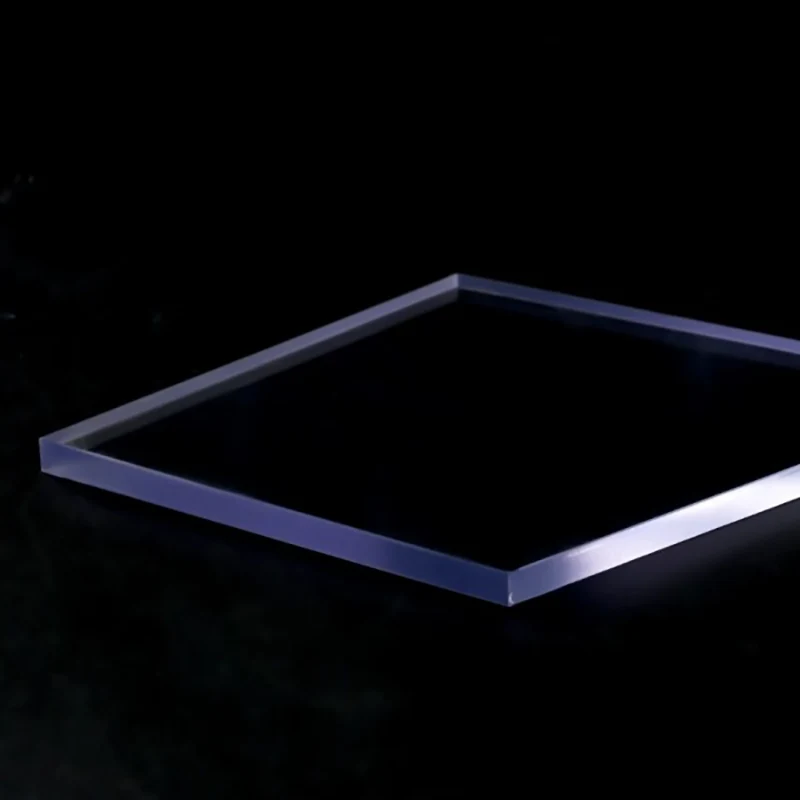

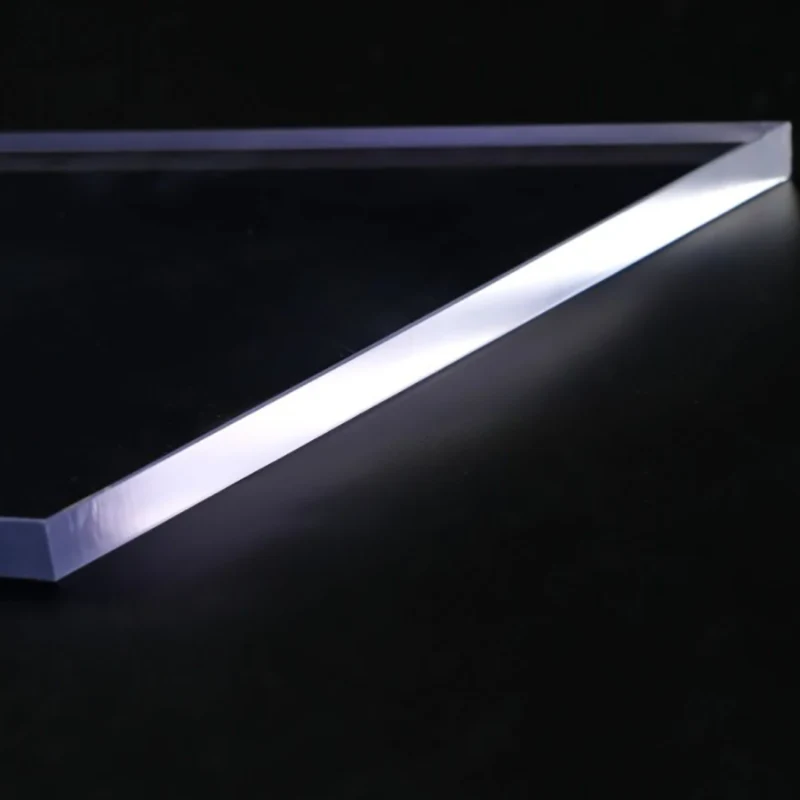

Arkusz akrylowy antystatyczny o grubości 6 mm

Andisco jest profesjonalnym producentem i dostawcą antystatycznych arkuszy akrylowych o grubości 6 mm w Chinach.

Główne scenariusze zastosowania antystatycznej płyty akrylowej

1. Chroń wrażliwe komponenty:

Podczas produkcji i pakowania półprzewodników komponenty są niezwykle wrażliwe na elektryczność statyczną, a wyładowania statyczne mogą spowodować uszkodzenie chipa lub pogorszenie wydajności. Przezroczyste, antystatyczne tworzywo akrylowe może skutecznie rozproszyć elektryczność statyczną, zapewnić bezpieczne środowisko ochrony płytek i wiórów oraz zmniejszyć ryzyko uszkodzeń spowodowanych przez elektryczność statyczną.

2. Wizualna obsługa i kontrola:

Przezroczystość jest wyjątkową zaletą tego typu materiału, umożliwiającą inżynierom i operatorom wizualną obserwację wewnętrznych komponentów bez naruszania ochrony antystatycznej, ułatwiając kontrolę jakości i rozwiązywanie problemów w procesie produkcyjnym, poprawiając wydajność i dokładność produkcji.

3. Kompatybilność z pomieszczeniami czystymi:

Produkcja półprzewodników wymaga bardzo wysokiej czystości, przezroczysty, antystatyczny materiał akrylowy jest łatwy do czyszczenia, niełatwo wytwarzać kurz, zgodnie ze standardem czystego pomieszczenia półprzewodników, pomaga utrzymać wysoką czystość środowiska produkcyjnego.

4. Indywidualna aplikacja:

Zgodnie ze specyficznymi potrzebami sprzętu półprzewodnikowego, przezroczysty antystatyczny akryl można zaprojektować w różne kształty i rozmiary osłon ochronnych, okienek obserwacyjnych, pudełek opakowaniowych itp., aby spełnić zarówno wymagania antystatyczne, ale także spełnić określone wymagania mechaniczne i potrzeby optyczne.

5. Ochrona środowiska i zrównoważony rozwój:

Stosowanie materiałów spełniających normy środowiskowe, takie jak RoHS, w celu ograniczenia stosowania szkodliwych substancji, zgodnie z dążeniem przemysłu półprzewodników do ochrony środowiska i zrównoważonego rozwoju.

6. Popraw estetykę produktu:

Wysoka przejrzystość może utrzymać nowoczesny i technologiczny sens projektowania produktów półprzewodnikowych, co jest szczególnie ważne w przypadku produktów elektroniki użytkowej i może zwiększyć atrakcyjność rynkową produktów.
